⚡ Güç Bağlantısı ve Cihazı Açma

Güvenlik Uyarısı

Güç bağlantısı yapmadan önce tüm güvenlik talimatlarını okuyun ve elektrik bağlantılarının doğru yapıldığından emin olun.

🔌 Güç Kablosu Bağlantısı

Kablo Renk Kodları

Kablo Rengi	Fonksiyon
🟧 Turuncu	Röle 1 COM
🟩 Yeşil	Röle 1 NO
🟦 Mavi	Röle 2 COM
🟨 Sarı	Röle 2 NO
🟫 Kahverengi	12V DC -
🟥 Kırmızı	12V DC +

🔄 Cihazı Açma/Kapama

Açma İşlemi

1. Güç kablosunun doğru bağlandığından emin olun

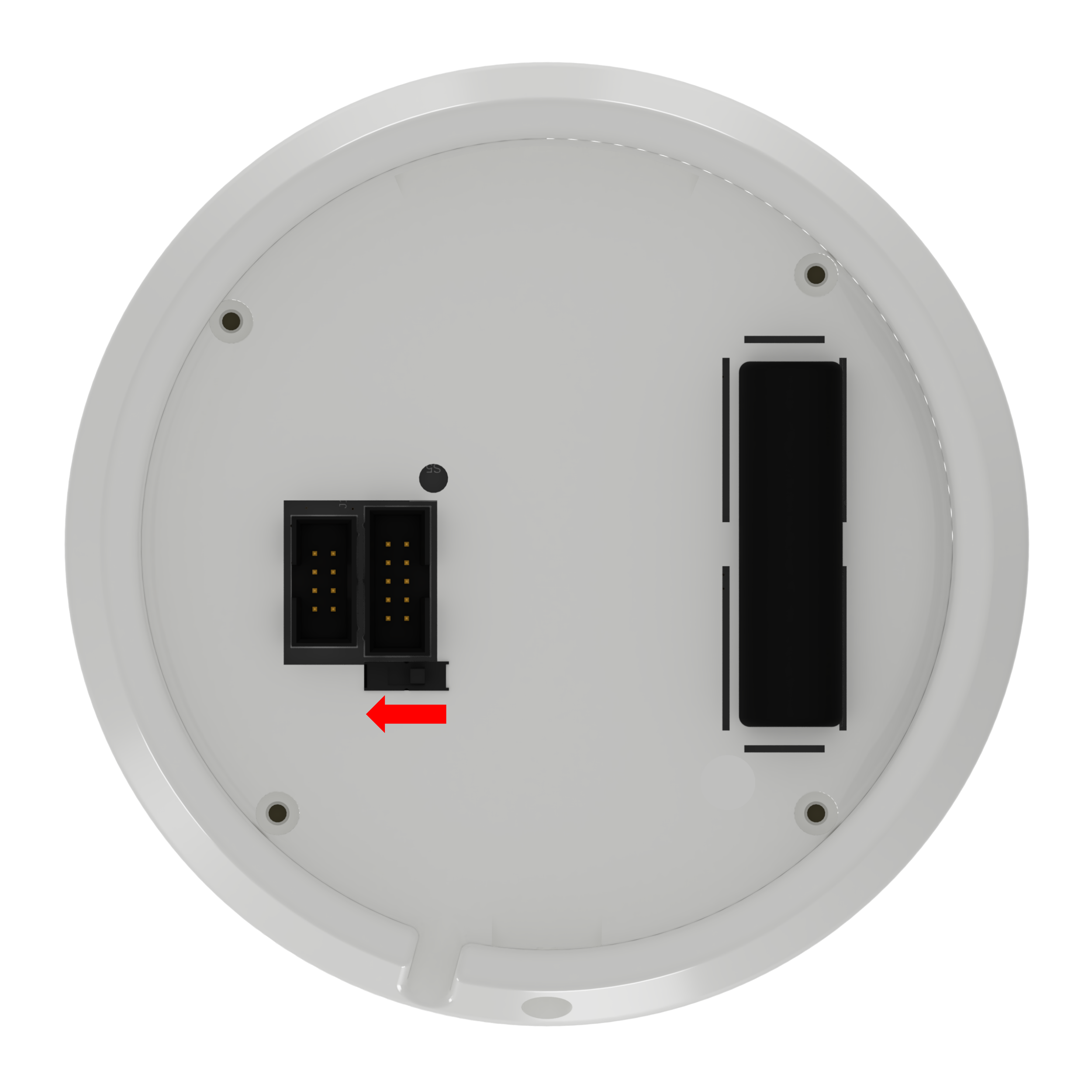

2. Sürgülü anahtarı ok yönünde kaydırın
3. LED göstergelerin yanmasını bekleyin

🔄 Cihaz Sıfırlama

Reset Prosedürü

Kurulum esnasında herhangi bir hata yaptığınızda cihazı fabrika varsayılanlarına sıfırlayabilirsiniz. Sıfırlama işlemi için şu adımları takip edin;

1. Cihazı kapatın.

2. Görselde ok ile gösterilen reset düğmesine ince bir cisim ile basın.

3. Reset düğmesini basılı tutmaya devam ederek cihazı açın.

4. Cihazdan, reset işleminin başladığına dair sesli ve görsel uyarı aldıktan sonra reset düğmesini bırakın.

5. Cihazın sıfırlanıp, yeniden başlamasını bekleyin.

Dikkat

Reset işlemi cihazı fabrika ayarlarına döndürür. Bu işlem geri alınamaz.

Öneri

İlk kurulum sırasında tüm bağlantıları kontrol listesi ile doğrulayın ve bağlantı şemasını saklayın.
